SNIFFER

Le petit montage décrit ici est une sonde HF de réalisation très aisée. Le titre de cette description peut intriguer, cependant ce mot anglais Me parait plus élégant que son équivalent français : renifleur. C'est pourtant bien de cela qu'il s'agit, car le système "renifle" la HF.
Je l'utilise au pro à chaque fois que j'ai un amplificateur en maintenance(émetteurs de radiodiffusion), c'est d'ailleurs là que j'ai baptisé ce petitmontage suiffer, pour que les stagiaires étrangers comprennent en un mot de quoi il s'agit.

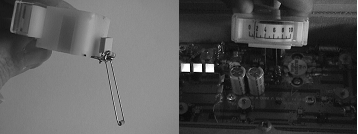

L'utilisation est aussi simple que sa construction. Il suffit d'approcher la diode, qui constitue avec ses fils de liaison une boucle HF, près des lignes de transmission ou d'adaptation qui sont présentes en amont et en aval des transistors d'une chaîne d'amplification pour déceler de façon quasi immédiate l'élément ou l'étage défectueux.
Je suis sûr que comme moi, quiconque s'en sera servi une fois considérera ce montage comme un élément indispensable du labo HF.

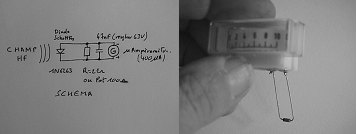

Le schéma est bien simple, puisque quatre composants suffisent:
La diode de détection qui est le coeur du montage est une diode schottky du type 1N6263 (type distribué couramment).
La résistance shunt, de 22 ohms, peut être remplacée par un potentiomêtre de 100 ohms permettant l'ajustage de la sensibilité.
Le condensateur de 47nF est là pour fermer la boucle HF et empêcher la       HF de circuler à travers le micro-ampèremètre et près des doigts de l'opérateur, ce qui pourrait induire une instabilité de la mesure.
Le micro-ampèremètre est un modèle assez courant à lecture horizontale de 400 micro-ampères. Un autre type peut bien sûr convenir, mais je préfère pour ma part ce modèle pour sa bonne prise en main et sa commodité de lecture dans cette application, d'autre part les bornes ont le bon espacement pour que les fils de connection de la diode soient bien parrallèles.
A propos de la résistance shunt: une résistance de 22 ohms donne une déviation pleine échelle en plaquant la diode contre le boitier (chapeau céramique) du côté du collecteur d'un transistor sortant 100 watts sur 144 MHz.
On peut supprimer la résistance shunt pour avoir plus de sensibilité, dans ce cas la pleine échelle est obtenue au couplage avec un circuit où circule environ 2 à 3 watts. Un switch miniature pourrait être inséré pour commuter la résistance, pour ma part j'ai plus simplement deux sniffer, l'un avec résistance shunt, l'autre sans.
Pour le montage pratique le seul point un peut délicat est la mise en forme des pattes de la diode. Il faut garder toute la longueur et courber les fils pratiquement au ras du boitier (ne pas plier les fils qui doivent prendre naturellement leur courbure en les positionant pour les rendre parallèles).
La distance entre les fis correspond à l'espacement des bornes du vu-mètre.








Bonne réalisation . F5DFN Georges
